Estudio técnico

El estudio técnico llevado a cabo comprende la realización de análisis destructivos que precisan de la toma de micromuestras como el análisis de pigmentos y análisis no destructivos como la fotografía por fluorescencia inducida por ultravioleta, la reflectografía infrarroja y el estudio radiográfico de la obra.

ENSAYOS DESTRUCTIVOS

Análisis de pigmentos: El análisis de materiales mediante toma de micromuestras permiten obtener información acerca del método empleado en su elaboración mediante el conocimiento e identificación de pigmentos y otros materiales. Todo eso va a facilitar la comprensión de su ejecución y estado de conservación. En este caso, el análisis se realizó con la toma de 5 muestras en lugares representativos de la obra, con la idea de que proporcionaran el máximo de información analizando los pigmentos y las preparaciones mediante análisis SEM-EDX y, en el caso de la muestra SP08 su caracterización orgánica mediante pirólisis analítica Py-GC-MS. El estudio de las muestras se inicia con su observación y análisis empleando la microscopía óptica (MO), seguidamente se identifican los materiales mediante la microscopía electrónica de barrido SEM-EDX y para la muestra SP08 mediante pirólisis analítica Py-GC-MS.

  • Microscopía Óptica -200-500x. Estudio cualitativo y morfológico sobre la estructura microcristalina de la muestra. Permite describir la estructura de capas y detectar la mezcla de distintos pigmentos de color.
  • Microscopía electrónica 650-1600x. Microscopía electrónica de barrido, permite la observación morfológica de las micromuestras a mayor aumento que la óptica pero perdiendo información sobre el color.
  • Espectro EDX. Se emplea para análisis semicuantitativas y cualitativas de los elementos químicos que constituyen los diferentes pigmentos, lo que permite su identificación.
  • Pirólisis Py-GC-MS. Produce la descomposición térmica de sustancia como los polímeros naturales o sintéticos (ácidos grasos…) que componen los aglutinantes de pinturas y las resinas de barnices. Los productos de pirólisis se separan mediante cromatografía de gases y se identifican por sus espectros de masas.



Mapa de mostras​



Pigmento​

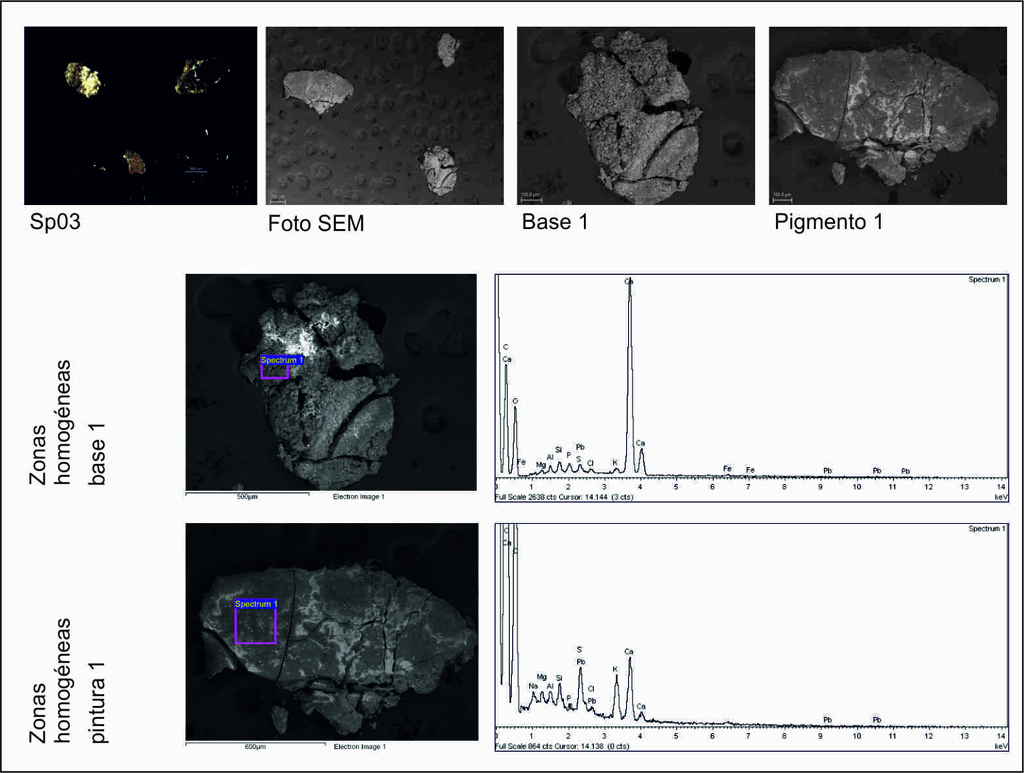

micromostra1​





micromostra2​

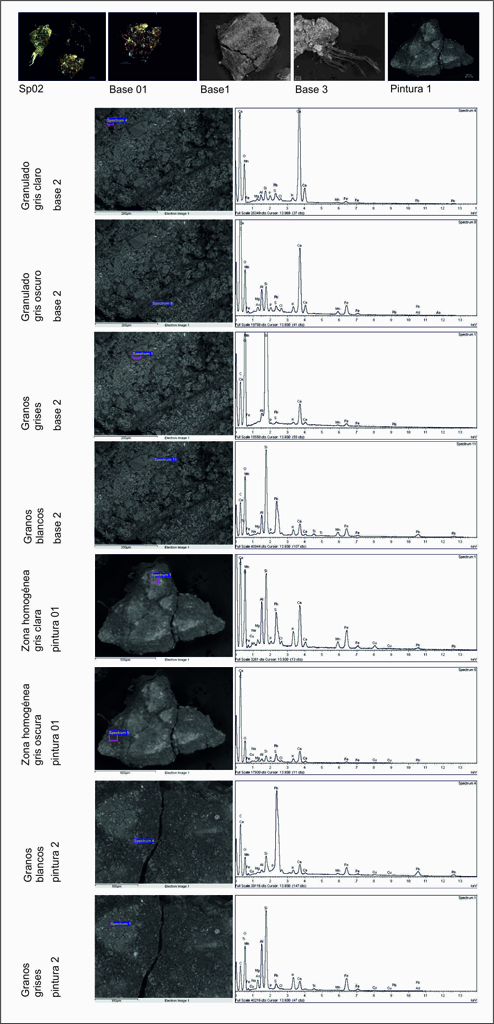

micromostra3​



ENSAYOS NO DESTRUCTIVOS

UV: La fotografía por fluorescencia inducida por ultravioleta permite ver ciertos detalles propios de la técnica pictórica. El objeto es iluminado con una fuente ultravioleta, produciendo una fluorescencia apreciable en el espectro visible como responde a la excitación que presentan los materiales a esta radiación. Nos acerca a su estado de conservación mediante la apreciación de distintos colores e intensidades dependiendo de las sustancias empleadas en la ejecución de la obra y en los añadidos en intervenciones posteriores, especialmente barnices y repintes.

imaxeUV​





imaxeIR​

IR: La mayor longitud de onda de los rayos infrarrojos permite que una película pictórica que con luz visible no es transparente sea menos cubriente a la radiación IR permitiendo que las capas subyacentes se hagan visibles. La reflectografía infrarroja permite observar lo que se encuentra inmediatamente por debajo de una película pictórica de un espesor medio hasta llegar a ver detalles ocultos como dibujos preparatorios, arrepentimientos y grafías.





Radiografía: Técnica de imagen basada en la absorción de Rayos X a través de un objeto y su visualización en una placa radiográfica, pudiendo diferenciarse zonas de la muestra con mayor o menor radiodensidad. En la pintura sobre tabla o lienzo ofrece la posibilidad de “ver” al través de la capa pictórica, descubrir capas de pintura subyacentes, “arrepentimientos” del autor, intervenciones de restauración, firmas escondidas, anomalías estructurales, presencia de galerías de carcoma...

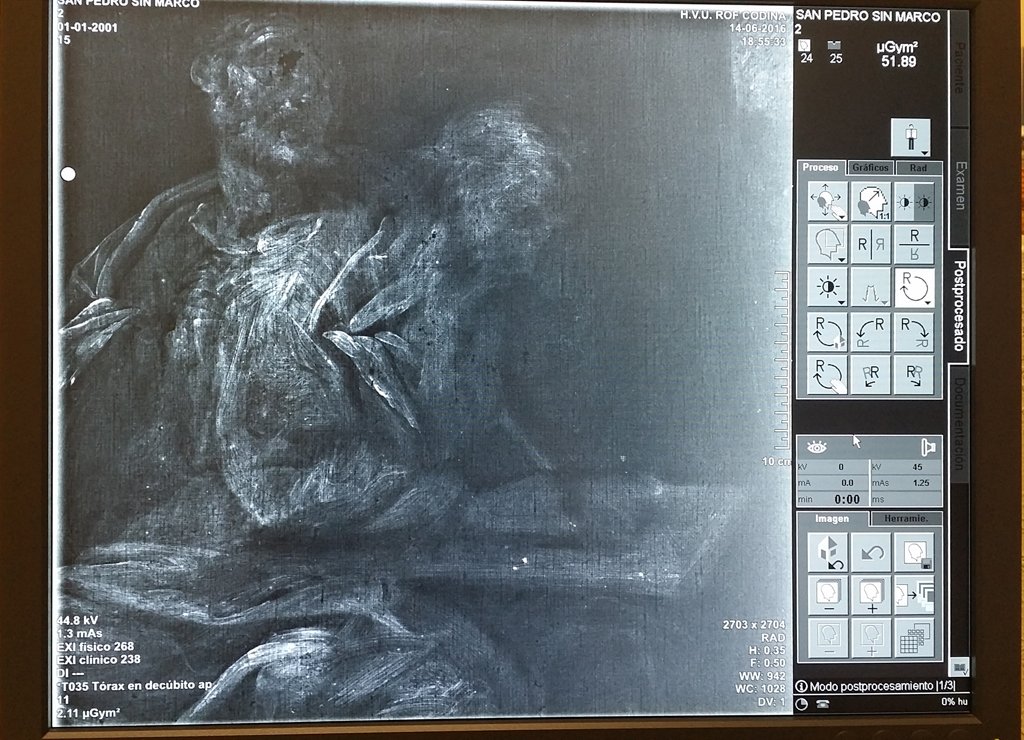

radiografia detalle​



Radiografía completa ​



​
